 在安裝完剩余電流式電氣火災探測器開通調試時，往往會出現因配電線路布設、接線等問題造成的探測器檢測電流大而報警的問題。一方面可能線路存在嚴重漏電，這就必須高度重視查找和消除隱患；另一方面可能所監測電氣線路已超出-大電流泄露值，需重新合理選擇探測器監測位置（下一級配電箱）；但多數原因是由于被檢測線路穿過互感器時不規范導致主機報警，此時應盡快進行線路查看并糾正，消除誤報警情況。

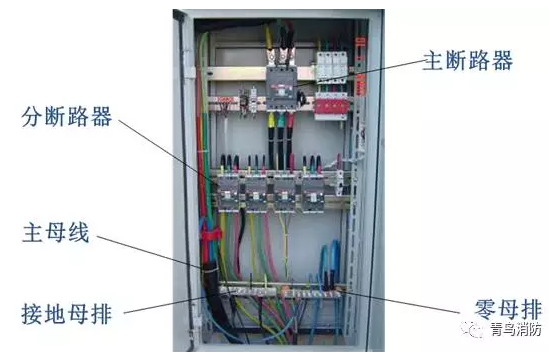

　　1.配電箱的組成部件

　　2.產生漏電的常見情況

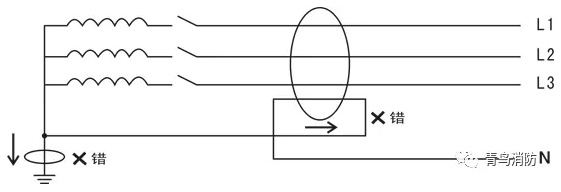

　　1）互感器零線方向穿反；

　　解決辦法：檢查零線，搞清楚出線方向，正確穿過互感器。

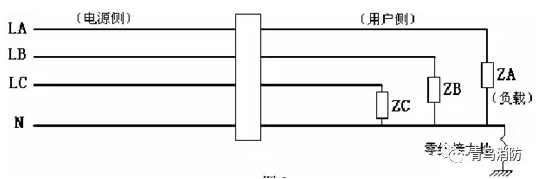

　　2）互感器用戶側負載零線由于破皮、絕緣老化、接頭包裹不嚴等原因?qū)е聦Φ亟^緣不良。

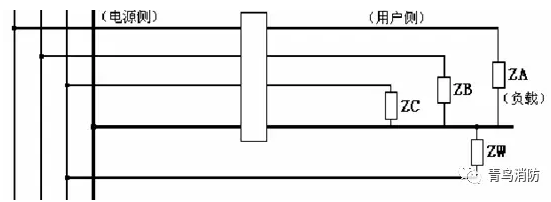

　　3）互感器用戶側零線重復接地；或零線、地線混用，造成人為漏電。

　　4）互感器用戶側零線有負載接到互感器前的相線，即保護區域以外的其他線路與用戶側“共零”。這種為了敷設方便的不規范線路安裝非常常見。哪怕只是走廊或強電電井里的幾個燈泡，就足以造成探測器報警（一個25W的燈泡產生的電流在200mA左右）。

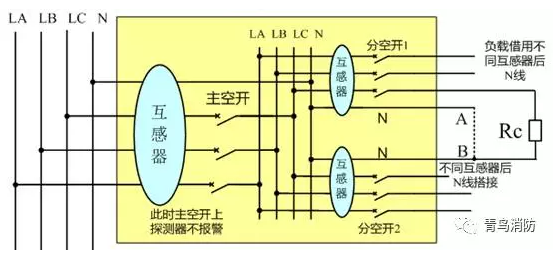

　　5）同一配電箱內，不同路監測的電流互感器后線路串電（包括火線和零線）。

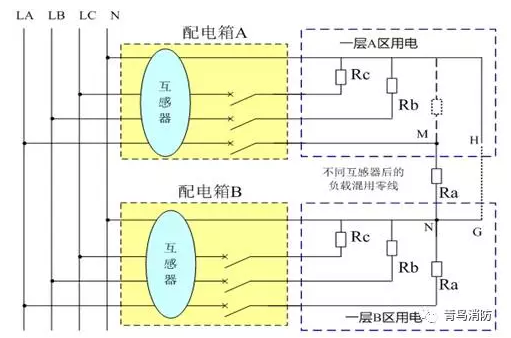

　　6）不同配電箱出線的零線跨區混用，不同配電箱出線的零線并接或通過其他途徑間接搭接。

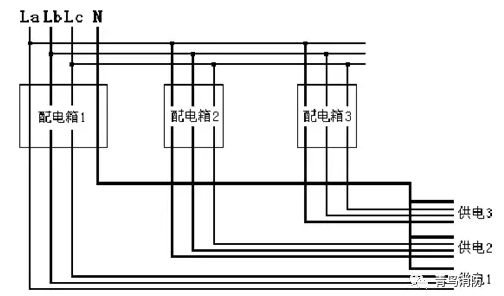

　　7）剩余電流探測器安裝選點錯誤，如下圖：只有總進線處及供電1、2、3路可以裝設漏電保護裝置（并要確保它們后面都是各自獨立的），其他位置都無法裝設，包括所有三個配電箱。

　　3.漏電報警檢查方法

　　電氣火災監控系統雖屬于弱電控制系統，但是其監控對象卻大部分都是AC220V或AC380V的供電線路，因此調試人員必須提高安全意識，需在專業強電施工人員在場的情況下進行相應的漏電排查，盡量指導專業強電施工人員正確的排查方法由其自行操作，避免觸電慘劇的發生！！！

　　1）觀察法：檢查是否將LA、LB、LC與N線或L與N線是否同時穿過互感器，配電箱內或附近有無用電設備（如強電井內燈泡）。

　　2）儀表測量法：在不停電情況下，利用鉗形漏電電流表從電流互感器安裝點以后逐級逐條線路檢測。測試各配電箱PE線上的漏電流，與實際負載正常漏電流（一般的用電設備，如燈、家用電器，按每個0.5mA計算）進行比較。并可對負載線路逐段進行測試檢查，測試時也應將LA、LB、LC與N線或L與N線同時套入。

　　3）分別斷電法：將配電箱輸出的空開逐個斷開，觀察探測器或監控器顯示的漏電電流值，當電流恢復正常時，找出有問題的回路進行詳細檢查。

　　4）停電測量法：用萬用表逐級逐條線路分別檢測相線和中性線對地絕緣電阻值，阻值應在0.5M以上，通常在4~5M左右。

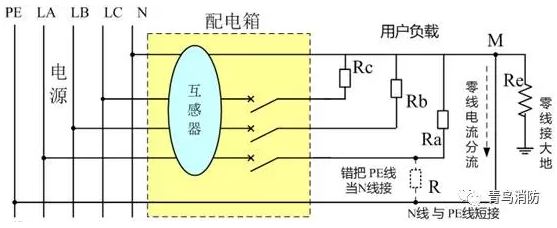

　　5）重復接地或接線故障的檢查方法：N線與PE線搭接/錯接；N線絕緣損壞。逐個檢查配電箱（本級及前級）是否有N線（藍線）接至接地排、PE線（黃綠線）接至接零排的情況。對于同一區域有多個雙電源配電箱的工程，當出現斷開一個配電箱的總斷路器，另一配電箱探測器報警的情況，一般是PE線（黃綠線）接至接零排造成。
